Реле контроля трехфазного напряжения с нейтралью (четырёхпроводное подключение)

Таблица выбора реле контроля трёхфазного напряжения для четырехпроводных сетей с нетралью.

  Наименование модели РКН-3-15-15 РКН-3-16-15 РКН-3-17-15 РКН-3-18-15 РКН-3-20-15 РКН-3-21-15 РКН-3-25-15 УЗМ-3-63-К УЗМ-3-63Ц
Параметр Контроль порядка чередования фаз *         *   * *
Контроль обрыва фаз *   * * * * * * *
Контроль "слипания" фаз *   * * * * * * *
Контроль обрыва нуля (по перекосу фаз) *   * * * * * * *
Фиксированный порог срабатывания при привышении напряжения       * *
Фиксированный порог срабатывания при снижении напряжения       * *
Регулируемый порог срабатывания при привышении напряжения *   *     * * * *
Регулируемый порог срабатывания при снижении напряжения *   *     * * * *
Фиксированная задержка срабатывания               *
Регулируемая задержка срабатывания *   * * * * * * *
Индикация причины аварии *     * *   * * *
Цифровая индикация значений напряжения, тока, потребляемой мощности                 *
Назначение Общего применения *   * * * * * * *
Обнаружение коротких провалов     *
Контроль наличия напряжения в секциях питания подстанций типа РП, РТП6,10кВ   *
Напряжение питания 58/100 * *   * *   *
130/230
230/400 *   * * * * * * *
Контакты реле Одна переключающая группа (1 СО)
Две переключающие группы (2 СО) * * * * * * *
Три нормально открытых контакта (3 NO)
Максимальный коммутируемый ток (АС1) 8A/250B * * * * * * *
63A/250B               * *
Габаритные размеры 18 X 93 X 62 мм(1 модуль) * * * * * * *
105 X 94 X 63 мм(6 модулей)               * *
Способ монтажа На рейку-DIN * * * * * * * * *
На ровную поверхность * * * * * * *
Климатическое исполнение УХЛ4 (-25...+55°C) * * * * * * * * *
УХЛ2 (-40...+55°C) * * * * * * * *


Реле контроля трёхфазного напряжения РКН-3-15-15
  • Контроль перенапряжения по любой из фаз от 240В до 298В (переключатель, 10 положений)
  • Контроль снижения напряжения любой из фаз от 162В до 220В (переключатель, 10 положений)
  • Контроль порядка чередования фаз
  • Контроль обрыва нейтрали (косвенный, по перекосу фаз)
  • Задержка срабатывания от 0,1 до 10с
Подробнее

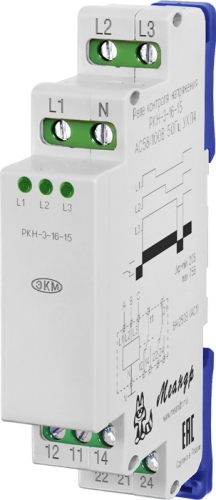

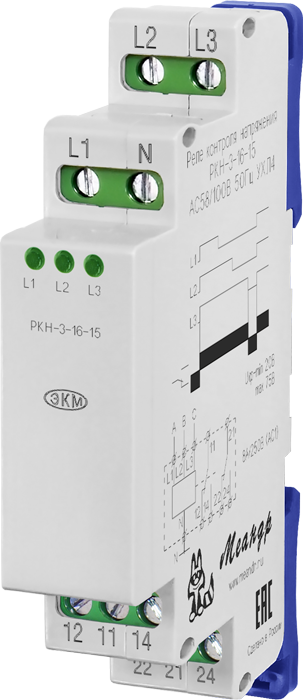

Реле контроля трёхфазного напряжения РКН-3-16-15
  • Обнаружение пропадания всех трех фаз в четырёхпроводных сетях с нейтралью
  • Применяется на подстанциях типа РП, РТП напряжением 6, 10кВт
  • Индикация обрыва  фаз
Подробнее

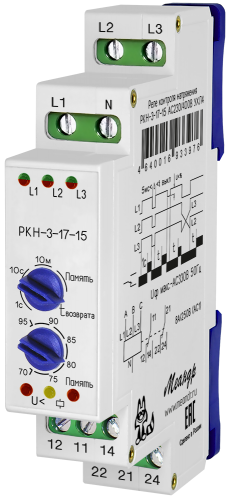

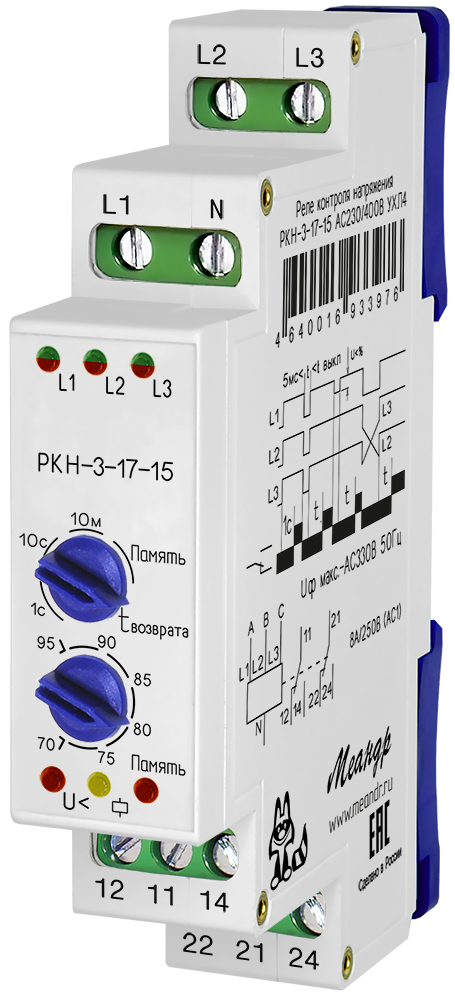

Реле контроля трёхфазного напряжения РКН-3-17-15
  • Обнаружение коротких провалов напряжения ниже установленного порога длительностью от 10мс
  • Контроль снижения напряжения по одной, двум или трем фазам ниже установленного порога
  • Не требует дополнительного напряжения питания
Подробнее

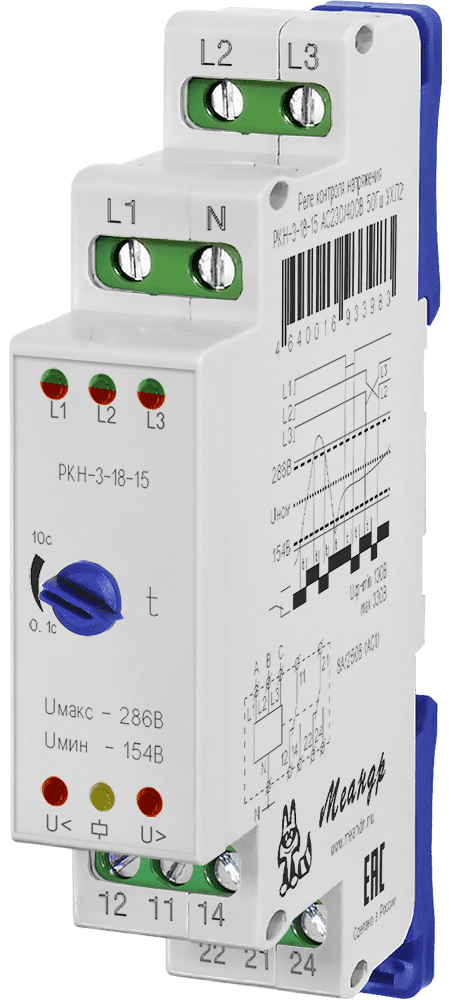

Реле контроля трёхфазного напряжения РКН-3-18-15
  • Контроль перенапряжения по любой из фаз (фиксированный порог 286В)
  • Контроль снижения напряжения любой из фаз (фиксированный порог 154В)
  • Задержка срабатывания от 0,1 до 10с

Подробнее

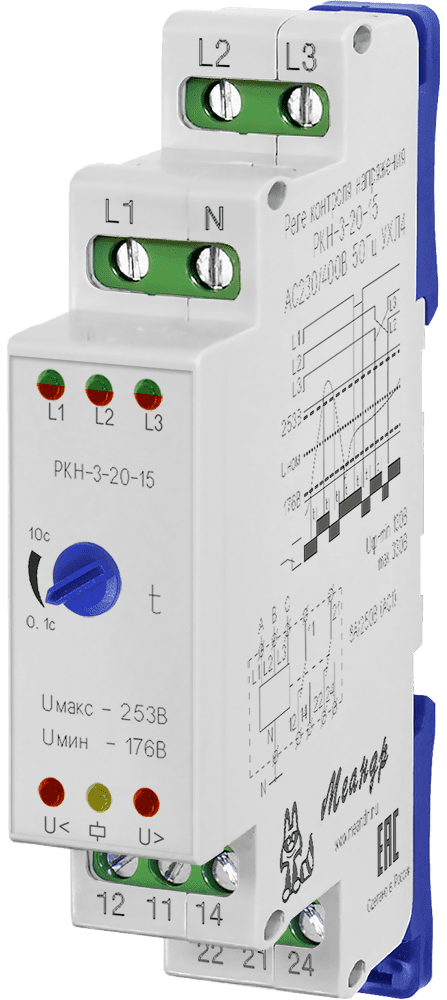

Реле контроля трёхфазного напряжения РКН-3-20-15
  • Контроль перенапряжения по любой из фаз
  • Контроль снижения напряжения любой из фаз
  • Фиксированное значение верхнего порога срабатывания 263В
  • Фиксированное значение нижнего порога срабатывания 186В
  • Задержка срабатывания от 0,1 до 10с
Реле контроля трёхфазного напряжения РКН-3-21-15
  • Регулируемые пороги окном на превышение/снижение напряжения
  • Контроль порядка чередования фаз
  • Регулируемая задержка срабатывания 0,1 .. 10с при снижении и превышении напряжения
Подробнее

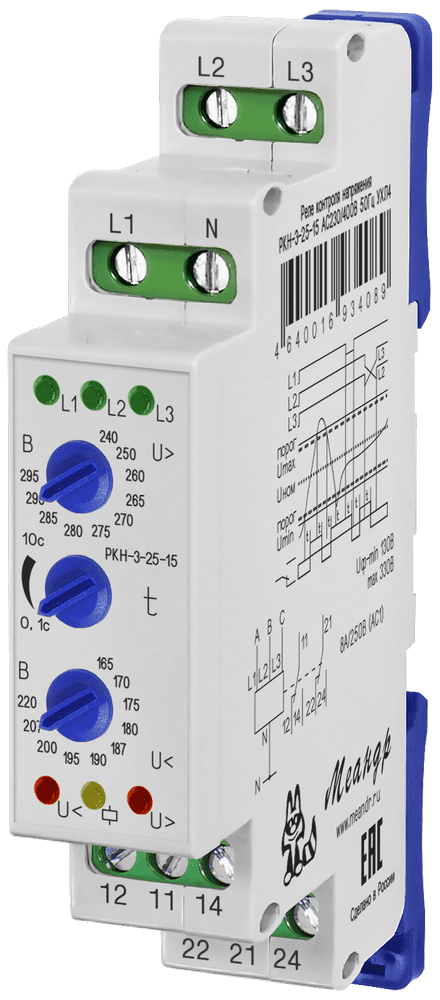

Реле контроля трёхфазного напряжения РКН-3-25-15
  • Контроль перенапряжения по любой из фаз от 237в до 297В 9переключатель, 10 положений)
  • Контроль снижения напряжения любой из фаз от 163В до 223В (переключатель, 10 положений)
  • Задержка срабатывания от 0,1 до 10с
Подробнее

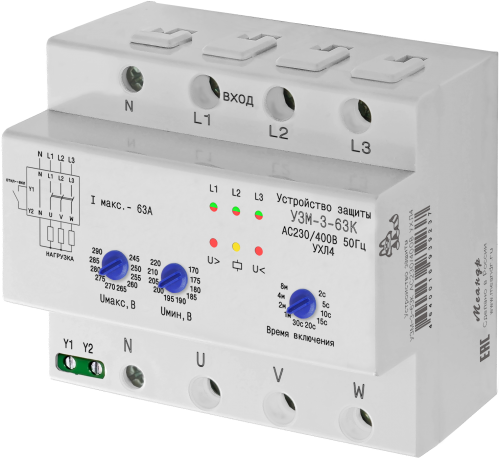

Устройство защиты УЗМ-3-63К
  • Наличие  функции дистанционного управления (3-х фазный статический контактор)
  • Контроль обрыва фаз и контроль чередования фаз
  • Максимальный ток коммутации 63А по каждой из фаз (14,5кВтх3)
  • Контроль частоты сети 45-55Гц
  • Двухпороговая защита от перенапряжения/(задержка срабатывания):  >265В/0,2с,  >300В/20мс
  • Двухпороговая защита от снижения напряжения/(задержка срабатывания):  <170В/10с,  <130В/100мс
  • Встроенная варисторная защита от импульсных возмущений в сети
  • Переключаемая задержка повторного включения от 2с до 8мин
  • Функция дистанционного управления (контактор)
  • Время срабатывания при скачках напряжения - менее 30мс
Подробнее
Устройство защиты многофункциональное
УЗМ-6-63Ц   НОВИНКА!

Устройство защиты УЗМ-3-63Ц предназначено для отключения нагрузки от трёхфазной сети с нейтралью при аварийных ситуациях. А именно при напряжении выше или ниже установленных порогов, а также при превышении порога отключения по потребляемой мощности, обрыве любой из трех фаз или нейтрали, при нарушении чередования, слипании фаз и отклонении частоты сети (важно при питании от генератора). Устройство защищает нагрузку от высоковольтных импульсов в сети встроенными варисторами, может осуществлять защиту сети от длительной перегрузки по потребляемой мощности.

  • Двухпороговая защита от перенапряжения (порог / задержка срабатывания): > 265 В / 0,2 с;  > 300 В / 20 мс
  • Двухпороговая защита от снижения напряжения с настраиваемым временем отключения (порог / задержка срабатывания): < 190 В / 0,2...20 с ; < 120 В / 100 мс
  • Возможность установить гистерезис для верхнего и нижнего порогов срабатывания по напряжению 3...10  %
  • Возможность настроить порог отключения по потребляемой мощности в пределах 0,5…13,0  кВт
  • Контроль обрыва, чередования, слипания фаз, частоты сети
  • Встроенная варисторная защита от высоковольтных импульсных выбросов напряжения
  • Настраиваемая задержка включения от 2 до 999 с
  • Цифровая индикация значений напряжения, тока, потребляемой мощности
Подробнее
