Модуль варисторов МВ-3М

Модуль варисторов МВ-3М
МВ-ЗМ УХЛ4
525.00 руб. с НДС


  • Применяется для защиты трёхфазного электрооборудования от коммутационных перенапряжений
  • Максимальная энергия поглощения 190Дж (импульс 8/20мкс)
  • Максимальный ток 6,5кА
  • Корпус шириной 13мм



НАЗНАЧЕНИЕ МОДУЛЯ
 Модуль варисторов МВ-3М предназначен для обеспечения качественного электропитания в трёхфазных сетях с высоким уровнем импульсных помех индустриального и атмосферного характера.

КОНСТРУКЦИЯ МОДУЛЯ
 Модуль выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки модуля на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.

РАБОТА МОДУЛЯ
 Каждая из фаз сетевого напряжения подключается к соответствующим клеммам модуля варисторов - L1, L2, L3. К клемме N подключается нулевой провод. В случае трёхпроводной сети нулевой провод не подключается.При подключении проверить затяжку винтов крепления клемм и надёжность фиксации корпуса модуля на рейке. В модуле используются варисторы типа 20D681К (680В)

ВНИМАНИЕ: Не заменяют УЗИП!



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МВ-3М
Параметр
Ед.изм.
МВ-3М
Количество защищаемых цепей   3
Класиификационное напряжение В 680 (612-748)
Максимальное напряжение ограничения (при токе 100А) В 1120
Среднеквадратичное значение напряжения, URMC В 420
Максимальное постоянное напряжение В 560
Максимальный ток разряда (импульс 8/20мкс)
А 6500
Максимальный разрядный ток (импульс 8/20мкс)
А
3000
Емкость (на частоте 1 кГц) пФ 440
Энергия поглощения (импульс 10/1000 мкс) Дж 230
Максимальная рассеиваемая мощность
Вт
1,0
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)

УХЛ4
Диапазон рабочих температур
0C
-25...+55
Степень загрязнения в соответствии с ГОСТ 9920-89

2
Габаритные размеры
мм
13х93х62
Масса, не более
кг
0,12

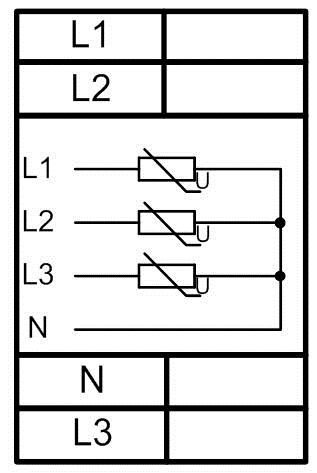

СХЕМА ПОДКЛЮЧЕНИЯ МОДУЛЯ
Схема подключения МВ-3М

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ
Габариты корпуса 13мм -13*92*63

Изделия соответствуют требованиям ГОСТ IEC 61051-2-2013
Декларация соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла
МВ-ЗМ УХЛ4 4640016937028 Руководство по эксплуатации  .PDF Скачать v08 02.21
