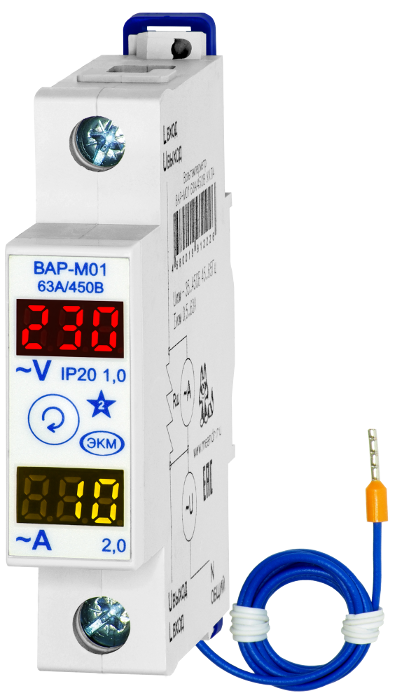

Амперметр/Вольтметр (вольтамперметр, ампервольтметр) на ДИН рейку ВАР-М01 узкий корпус

Вольтметр/Амперметр ВАР-М01 63А/450В
ВАР-М01 63А/450В УХЛ4
стандарт
2520.00 руб. с НДС

ВАР-М01 63А/450В УХЛ2 спец.
3478.00 руб. с НДС


  • Питание от контролируемого напряжения
  • Измерение среднеквадратичных значений напряжений и токов
  • Измерение потребляемой мощности
  • Измерение напряжения - АС50...450В
  • Рабочий диапазон частот - от 45 до 65Гц
  • Диапазон измеряемого тока - 0,5...63А
  • Основная погрешность измерений напряжения не более ±1 ед. младшего разряда
  • Основная погрешность измерений тока не более ±2 ед. младшего разряда
  • Корпус шириной 1 модуль (17,5мм)

НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА
 Цифровой промышленный вольтамперметр ВАР-М01 63А 450В предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством технологического контроля. Периодической поверке не подлежит.

КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА
 Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть, крепление осуществляется винтами или шурупами через отверстие в фиксаторе. Конструкция клемм обеспечивает зажим проводов сечением до 25мм2. В нижней части корпуса выведен провод НВ3-0,75 длиной 50см, для подключения к нейтральной шине. На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, кнопка. Индикаторы имеют высокую ярость свечения, обеспечивающую считывание информации при любой освещённости.

РАБОТА ВОЛЬТАМПЕРМЕТРА
 Вольтамперметр не требует оперативного питания и подключается непосредственно в разрыв измеряемой цепи. Проводник с измеряемым током подключается к клеммам L ВХОД и U ВЫХОД (сверху вниз или снизу вверх не имеет значения). Схемы подключения изображены на рисунках ниже и корпусе прибора.

 Использование кнопки для просмотра дополнительной информации:
 1-е нажатие - Umax с момента последнего сброса
 2-е нажатие - Umin с момента последнего сброса
 3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса
 Удержание кнопки в течении 5 секунд - сброс.
 По двойному клику кнопкой - индикация потребляемой мощности.
 По повторному двойному клику кнопкой - индикация напряжения и тока.

ВНИМАНИЕ: При отсутствии тока нагрузки возможны не нулевые показания тока (до 0,6А) и мощности (до 0,1Вт).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛЬТАМПЕРМЕТРА ВАР-М01
Параметр
Ед.изм.
ВАР-М01
Диапазон измеряемого напряжения (RMS)
В
АС50...450
Частота измеряемого напряжения и тока
Гц
45…70
Диапазон измеряемого тока (RMS)
А
0,5...63
Основная погрешность измерений напряжения, не более

1%±1 ед. младшего разряда
Основная погрешность измерений тока, не более

2%±1 ед. младшего разряда
Потребляемая мощность, не более
Вт
1,5
Диапазон рабочих температур
0С
-25…+55 (УХЛ4)
-40...+55 (УХЛ2)
Температура хранения
0С
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата)

УХЛ4, УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-9

IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89

2
Относительная влажность воздуха
%
до 80 при 250С
Рабочее положение в пространстве

произвольное
Режим работы

непрерывный
Сечение подключаемых проводников мм2 0,5-25 (20-4 AWG)
Габаритные размеры
мм
18*83*68,5
Масса
кг
0,1
Средний срок службы, не менее
лет
8
Средняя наработка на отказ, не менее
ч
50000

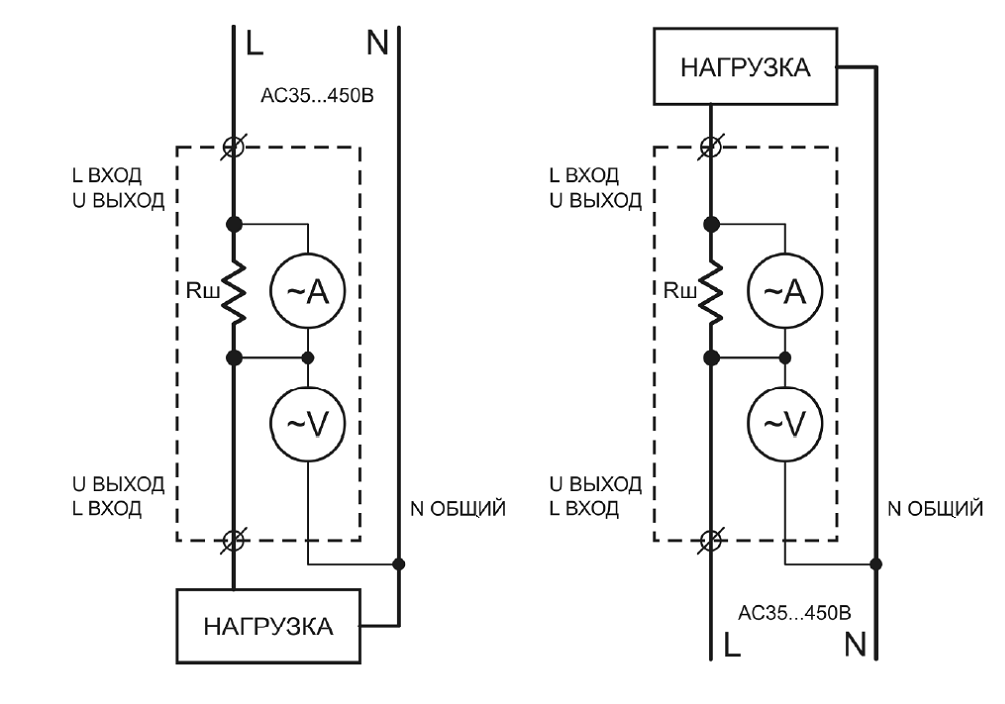

СХЕМЫ ПОДКЛЮЧЕНИЯ
Схемы подключения ВАР-М01

Вариант защиты до IP40
Вариант защиты до IP40

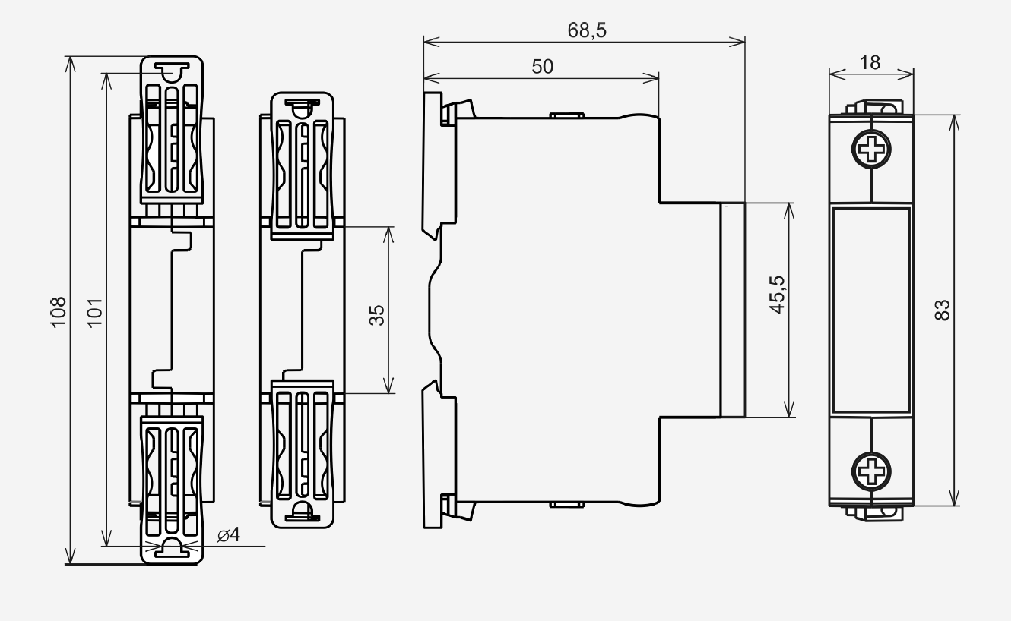

ГАБАРИТНЫЕ РАЗМЕРЫ ВОЛЬТАМПЕРМЕТРА
Габаритные размеры ВАР-М01 63А/450В

ТУ 4221-001-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла

ВАР-М01 63А/450В УХЛ4
ВАР-М01 63А/450В УХЛ2

4680019912226
4680019912318

Руководство по эксплуатации PDF  Скачать v07 07.23
