Реле контроля трехфазного 3х напряжения РКН-3-20-15 без функции контроля чередования фаз, фиксированные пороги

РКН-3-20-15
РКН-3-20-15 AC230B/АС400В УХЛ4
стандарт
2030.00 руб. с НДС

спец.изделие
2511.00 руб. с НДС


  • Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
  • Контроль перенапряжения любой из фаз (фиксированный порог 253В)
  • Контроль снижения напряжения любой из фаз (фиксированный порог 176В)
  • Контроль частоты, обрыва и "слипания" фаз, без контроля чередования
  • Задержка срабатывания от 0.1 до 10с
НАЗНАЧЕНИЕ
    Реле контроля напряжения РКН-3-20-15 (далее устройство) предназначено для контроля частоты, наличия, обрыва и "слипания" фаз в цепях трёхфазного напряжения в четырёхпроводной сети с нейтралью, а также для контроля снижения или превышения напряжения ниже или выше фиксированных порогов. Технические характеристики приведены в таблице  ниже.

КОНСТРУКЦИЯ

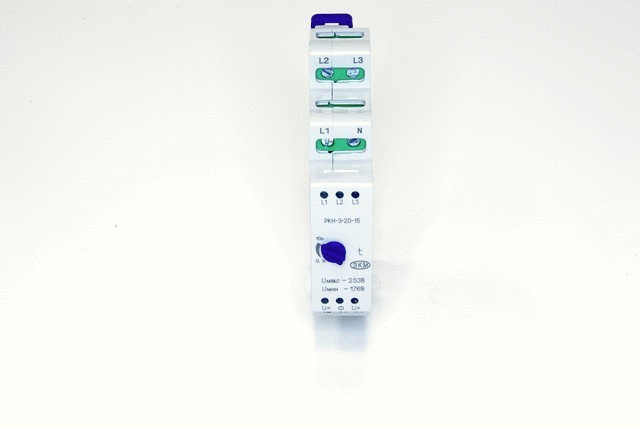

    Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN рейку шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки на поверхность, замки необходимо раздвинуть (рис.4 руководства по эксплуатации). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2 . На лицевой панели прибора расположены: регулятор времени "t", два красных индикатора аварии сети "U>" и, "U<", жёлтый индикатор включения встроенного реле "", три зелёных/красных индикатора фаз "L1", "L2", "L3". Р

РАБОТА УСТРОЙСТВА
    При подаче питания устройство начинает контролировать сетевое напряжение (устройство питается от контролируемой сети).
    Допустимым напряжением считается напряжение с прямым или обратным чередованием фаз, фазным напряжением выше нижнего и ниже верхнего порогов, допустимой частотой. Иное напряжение считается аварийным.
    Если напряжение допустимое, начинается отсчет времени включения. Если до окончания отсчета оно не станет аварийным, произойдет включение реле.
    При возникновении аварийного напряжения устройство отсчитывает задержку срабатывания. Если аварийное напряжение сохраняется дольше задержки срабатывания, произойдет отключение реле. После возврата напряжения к допустимому, устройство начинает отсчет времени включения, по окончании которого произойдет включение реле. Если в процессе отсчета напряжение станет аварийным, отсчет времени сбросится.
    При пропадании всех трёх фаз реле выключается без задержки.

    ВНИМАНИЕ! Подключение нулевого провода к клемме N обязательно!

Вид аварии или состояние реле Состояние индикаторов
Напряжение на любой из фаз выше порога Uмакс

Индикаторы фаз включены красным на фазе/фазах с превышенным напряжением, индикатор аварии "U>" мигает

Напряжение на любой из фаз ниже порога Uмин

Индикаторы фаз включены красным на фазе/фазах с пониженным напряжением, индикатор аварии "U<" мигает

Напряжение на одной фазе выше порога Uмакс, на другой ниже порога Uмин

Индикаторы фаз включены красным на фазе/фазах с превышенным / пониженным напряжением, индикаторы аварии "U>" и "U<" одновременно мигают

Слипание фаз

Индикаторы аварийных фаз включены красным, индикаторы аварии "U<" и "U>" одновременно медленно мигают

Выход частоты за допустимые пределы

Индикаторы фаз включены зеленым, индикаторы аварии "U<" и "U>" одновременно быстро мигают

Реле включено

 Индикатор реле "" включен

Реле выключено

Индикатор реле "" выключен

Отсчет времени срабатывания реле

 Индикатор реле "" мигает



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр Ед.изм. РКН-3-20-15
Номинальное напряжение питания фазное/линейное Uном, 50Гц
В
230/400
Допустимые фазные напряжения Макс / Мин
В
330/130
Частота напряжения питания Гц 45 ... 65
Порог перенапряжения Uмакс
В
253
Порог снижения напряжения Uмин В 176
Погрешность порога срабатывания   ±1.5% от Uном
Гистерезис срабатывания В 6
Регулируемая задержка срабатывания с
0.1 ... 10
Время готовности устройства к работе с 0.2
Потребляемая мощность, не более
ВА
4
Количество и тип контактов   2 переключающие группы
Максимальное коммутируемое напряжение В 250
Номинальный ток контактной группы А 8 (АС1) / 3.2 (АС3)
Максимальный суммарный ток групп контактов А 8 (АС1) / 3.2 (АС3)
Максимальное напряжение между цепями питания и контактами реле
В
2000 (AC 50Гц, 1 мин.)
Механическая износостойкость, не менее циклов
1 х 107
Электрическая износостойкость, не менее циклов 1 х 105 (цикл Вкл. 1с. / Выкл. 9с)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4, УХЛ2
Диапазон рабочих температур (по исполнениям) °С -25 ... +55 (УХЛ4) / -40 … +55 (УХЛ2)
Температура хранения °С -40 … +70
Относительная влажность воздуха (при 25°С), не более % 80
Высота над уровнем моря, не более м 2000
Помехоустойчивость от пачек импульсов по ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения по ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Степень загрязнения по ГОСТ 9920-89

2
Рабочее положение в пространстве

произвольное
Режим работы
круглосуточный
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96   IP40 / IP20
Габаритные размеры мм 18 х 90 х 63
Масса (брутто) кг 0.075
Срок службы лет 10

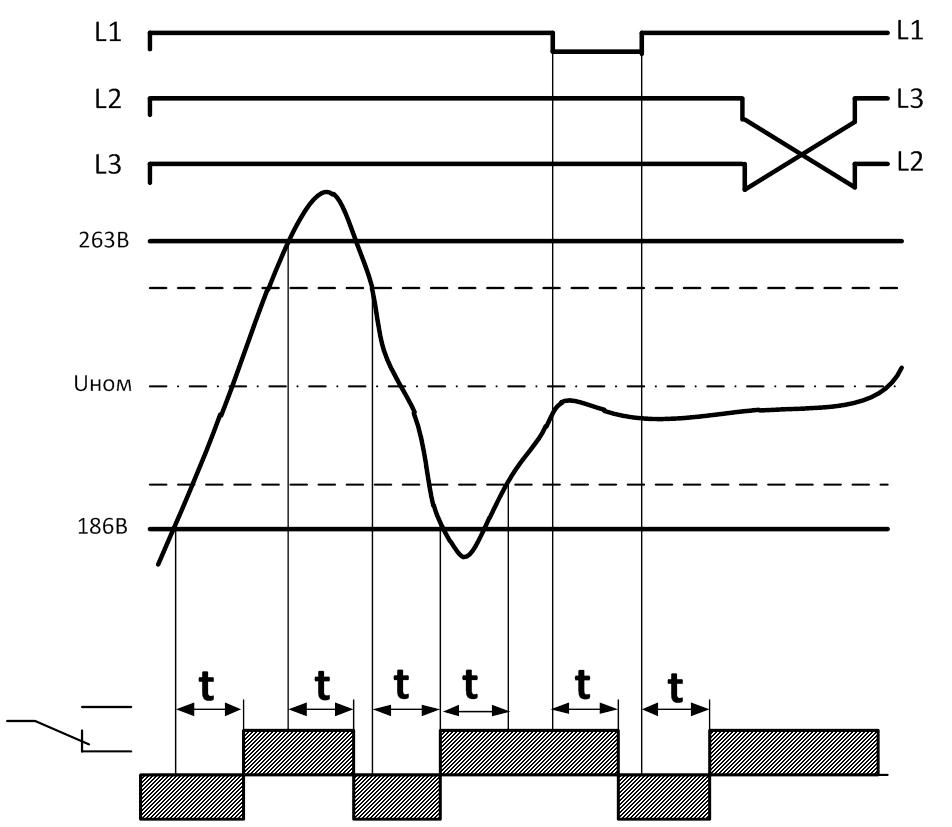

ДИАГРАММА РАБОТЫ РЕЛЕ
Диаграмма работы РКН-3-20-15
Обнаружение обрыва нейтрали
    При симметричной нагрузке всех трёх фаз обрыв нейтрали может быть не обнаружен. При ассиметричной нагрузке в трёхфазной сети потенциал нейтрали сместится (рис. слева), фазные напряжения выйдут за допустимые пределы, произойдет срабатывание реле.

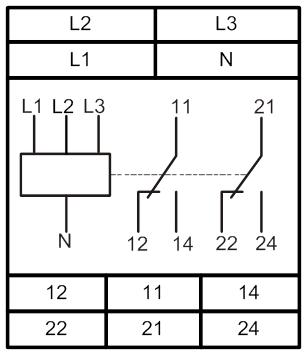

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

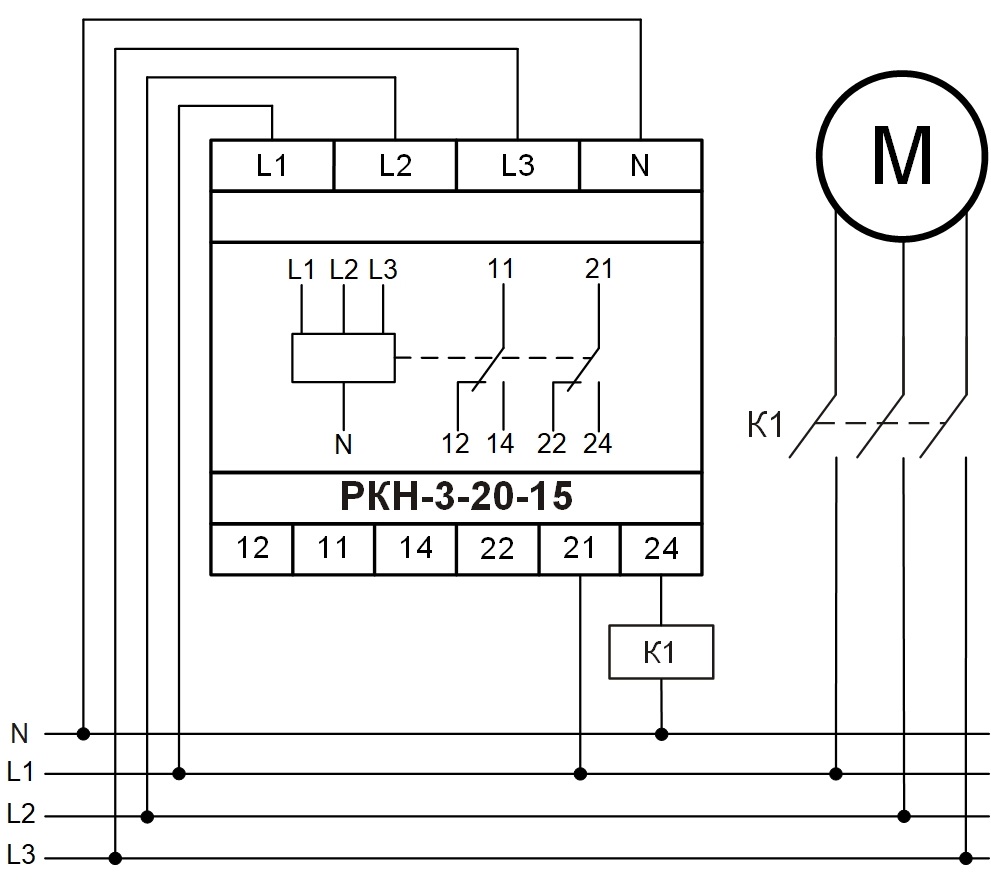

Схема подключения РКН-3-20-15

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла
Файл для скачивания
Дата файла
РКН-3-20-15 AC230B/АС400В УХЛ4
РКН-3-20-15 AC230B/АС400В УХЛ2
4640016934034
4640016934027
Руководство по эксплуатации
11.23




Русский
