Модуль сопряжения МС-07 Защита от повышенного/пониженного напряжения

МС-07 УХЛ2	спец.	В РАЗРАБОТКЕ
МС-07 УХЛ4	стандарт	В РАЗРАБОТКЕ

УСТРОЙСТВО В РАЗРАБОТКЕ

НАЗНАЧЕНИЕ

Модуль сопряжения МС-07 (далее устройство) предназначено для работы в однофазной сети. Размыкает контакт встроенного реле при повышенном или пониженном входном напряжении. Замыкает контакт при восстановлении допустимого напряжения. Запоминает количество срабатываний защиты и экстремальные значения напряжения.

Считывание результатов измерений, настройка и управление осуществляются через интерфейс RS-485 по протоколу Modbus RTU.

КОНСТРУКЦИЯ

Устройства выпускаются в унифицированном пластмассовом корпусе.

Крепление осуществляется на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на плоскость. Для установки на плоскость замки фиксации к DIN рейке раздвигаются, через открывшиеся отверстия производится закрепление к плоскости шурупами или иными элементами.

Клеммы винтовые. Доступ к головкам винтов со стороны лицевой панели.

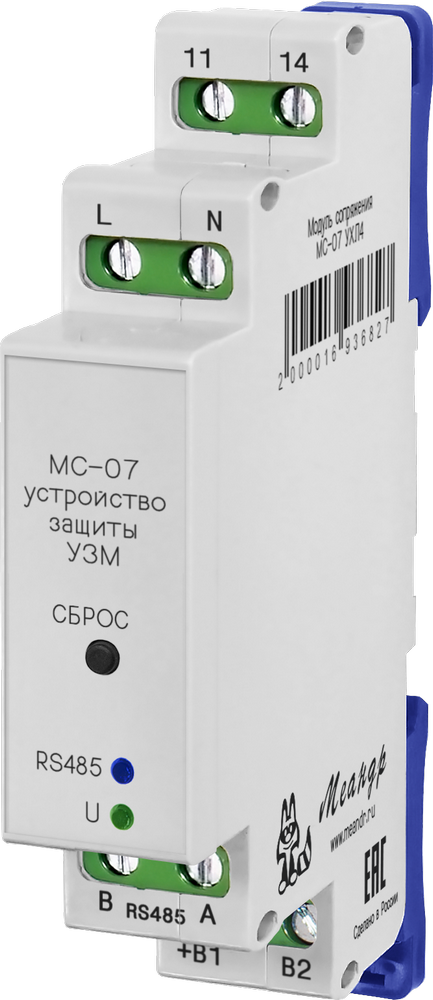

На лицевой панели устройства расположены:

Кнопка "Сброс". Используется для сброса настроек порта RS-485 и ручного управления устройством.
Индикатор RS485, синий. Включен при передаче данных устройством.
Индикатор U, двухцветный, зелёный/красный. Многофункциональный.

Устройство содержит бистабильное реле с изолированными контактами, выведенными на клеммы устройства.

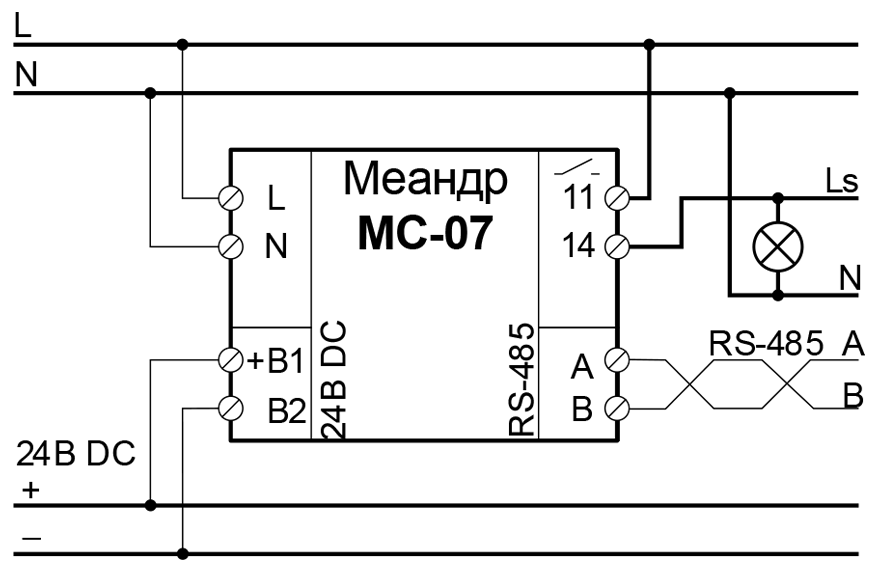

ПОДКЛЮЧЕНИЕ

Питание устройства: "B2" и "+B1".
24 DC. Клемма "+B1" подключается к "+" источника питания.
Питание устройства гальванически развязано от остальных цепей.
Вход вольтметра: N и L.
Используется только для измерения входного напряжения. (не питает устройство).

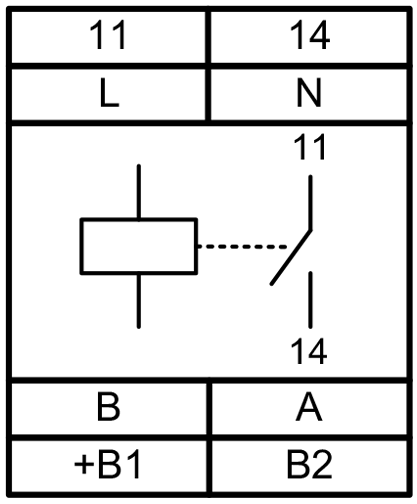

Контакты встроенного реле: 11, 14.
Шина RS-485: A, B.
Подключать соблюдая требования стандарта RS-485.
ВНИМАНИЕ! Не допускается установка на основания, подверженные ударным или вибрационным воздействиям (например, на одной рейке с мощным контактором).

РАБОТА УСТРОЙСТВА

Устройство постоянно измеряет входное напряжение и сравнивает его с порогами:

• Uмакс. Верхний порог.

Значение определяется регистром Modbus R201 (см. таб. 3 руководства по эксплуатации здесь и далее префикс R означает ссылку на соответствующий регистр по таблице 3 руководства по эксплуатации).

• Uмин. Нижний порог.

Значение определяется R202.

Входное напряжение считается допустимым, если его измеренное значение находится между порогами Uмакс и Uмин.

Если входное напряжение выше Uмакс, контакт немедленно размыкается.

Если входное напряжение ниже Uмин, в течении некоторого короткого фиксированного времени tмин, контакт размыкается (задержка позволяет не реагировать на короткие провалы напряжения).

Состояние защиты можно определить по R105 и R103, а так же по индикатору U (см. таб. 1 руководства по эксплуатации).

Включение контакта.

Если входное напряжение стало допустимым после срабатывания защиты или возобновления питания устройства, контакт будет замкнут через задердку tвкл, определяемую R200.

Если во время отсчёта Tвкл напряжение станет недопустимым, отсчёт tвкл прекращается и начнётся заново, после возвращения напряжения к допустимому диапазону.

Ручное управление.

Переключение состояния контакта осуществляется удержанием кнопки "Сброс" в нажатом состоянии более 3-секунд.

При переключении в состояние Замкнуто:

• Устройство не замкнёт контакт, пока входное напряжение не станет допустимым;

• Переключение происходит сразу, без ожидания задержки tвкл.

Управление через интерфейс.

Замыкание и размыкание контакта производится через регистр R106. Действие аналогично ручному управлению.

Состояние контакта можно определить по R103.

Настройка устройства описана в таб. 3 руководства по эксплуатации.

Текущее измеренное напряжение считывается из R100.

Устройство запоминает в энергонезависимой памяти экстремальные значения измеренного напряжения и количество срабатываний защиты. см таб. 3 руководства по эксплуатации.

ПАРАМЕТРЫ ПОРТА MODBUS RTU

Режим Modbus

Количество битов данных

Четность

Стартовых бит

Стоповых бит

Скорости передачи

Адрес устройства Modbus

Slave

Even

Определяется R204

Определяется R203

СБРОС СКОРОСТИ ПОРТА И АДРЕСА MODBUS УСТРОЙСТВА К ЗАВОДСКИМ НАСТРОЙКАМ.

Отключите устройство от питания.
Нажмите и удерживайте кнопку "Сброс".
Подайте питание.
Через 2-е секунды устройство установит скорость и адрес по умолчанию (см. табл. Технические характеристики) и 3 раза мигнёт всеми индикаторами. Остальные регистры остаются без изменений.
Отпустите кнопку.
Устройство готово к работе с обновлёнными параметрами скорости и адреса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	Ед. Изм.	Значение
Напряжение питания (DC), В	В	22 ... 26
Потребляемая мощность, не более	Вт	1
Развязка гальваническая Питание - Остальные цепи		Да
Количество и тип контактных групп		1NO
Напряжение коммутируемое, максимальное AC	В	250
Ток, не более¹⁾ при (250В АС1 50Гц)	А	16
Время включения/отключения реле, не более²⁾	мс	15
Механическая износостойкость, не менее	цикл	1 х 10⁶
Электрическая износостойкость, не менее³⁾ (цикл: вкл.1с/выкл.9с)	цикл	5 x 10⁴ (16А 250В АС1 50Гц)
Порог отключения при повышенном напряжении Uмакс	В	240, ..., 270.
Порог отключения при пониженном напряжении Uмин	В	150, ..., 190.
Задержка включения tвкл	с	2, ..., 600
Интерфейс		RS-485
Протокол		Modbus RTU
Скорость передачи данных	бит/c	9'600, 14'400, 19'200, 28'800, 38'400, 57'600, 76'800, 115'200.
Сопротивление входное, не менее	кОм	7
Терминатор линии встроенный		отсутствует
Время готовности, не более	мс	600
Напряжение Питание - другие клеммы, не более	В	1000
Напряжение Вход (L-N) RS-485 (A, B), не более	В	1000 AC
Напряжение на входе L-N, не более	В	450 AC
Сопротивление входа L-N, не менее	МОм	1,5
Сопротивление вход (L-N) RS-485 (A, B), не менее	МОм	1,0
Напряжение Питание - клеммы контактов, не более	В	2000
Тип клемм		винтовые
Сечение подключаемых к клеммам проводников, не более	мм²	2.5
Габаритные размеры	мм	18 x 93 x 62
Масса нетто/брутто, не более	г	55/65
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4, УХЛ2
Диапазон рабочих температур	°С	-25…+55 (УХЛ4) -40…+55 (УХЛ2)
Температура хранения	°С	-40…+70
Относительная влажность, не более	%	80 (25°С)
Степень защиты по корпусу по ГОСТ 14254-96		IP40
Степень защиты по клеммам по ГОСТ 14254-96		IP20
Режим работы		круглосуточный
Положение рабочее в пространстве		произвольное

1) При боковых зазорах между корпусами не менее 5 мм.
При установке без зазоров, указанные значения тока снижаются в 2 раза.
2) Без учёта времени передачи команды (зависит от скорости порта RS).
3) Для индуктивной нагрузки учитывается понижающий коэффициент, см. рисунок ниже, справа.

ГАБАРИТНЫЕ РАЗМЕРЫ

Сертификат соответствия EAC: смотреть

Наименование	Заказной код (артикул)	Наименование файла	Файл для скачивания	Дата файла
МС-07 УХЛ2 МС-07 УХЛ4	2000016936995 2000016936841	Руководство по эксплуатации	PDF Скачать v03	01.24
