Рефлекторные датчики

ВЫПУСК ПРЕКРАЩЕН (СНЯТЫ С ПРОИЗВОДСТВА) ЗАМЕНЫ НЕТ

ВИКО-Д-31-М18 дифузный датчик 300 ммВИКО-Д-59-П3 дифузный датчик 500 ммВИКО-РЛ-101-П4

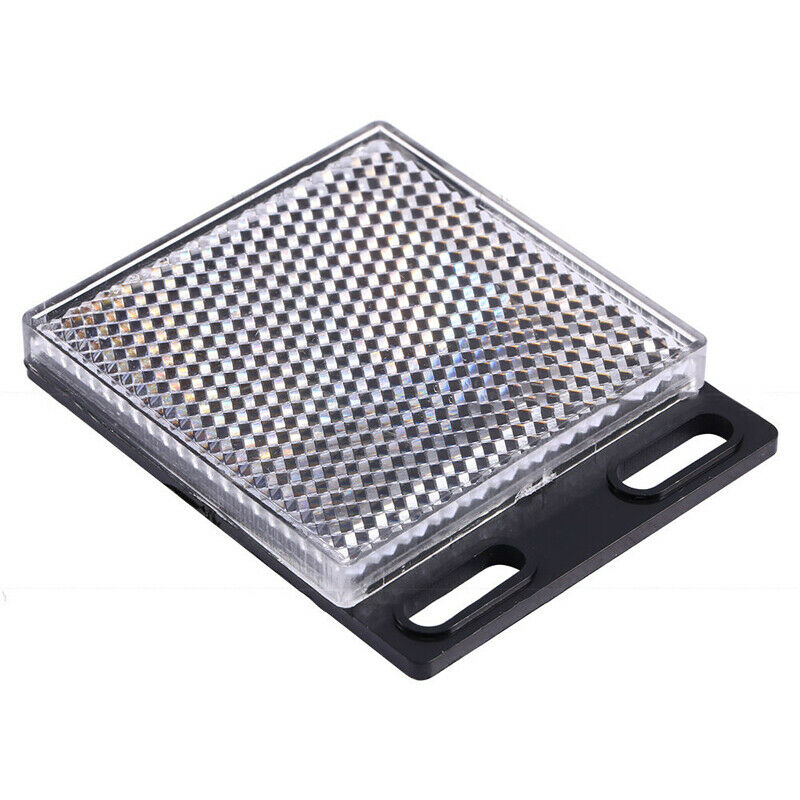

Катафот 62Х51 (межосевой 30мм)Катафот 62Х51 (межосевой 40мм)

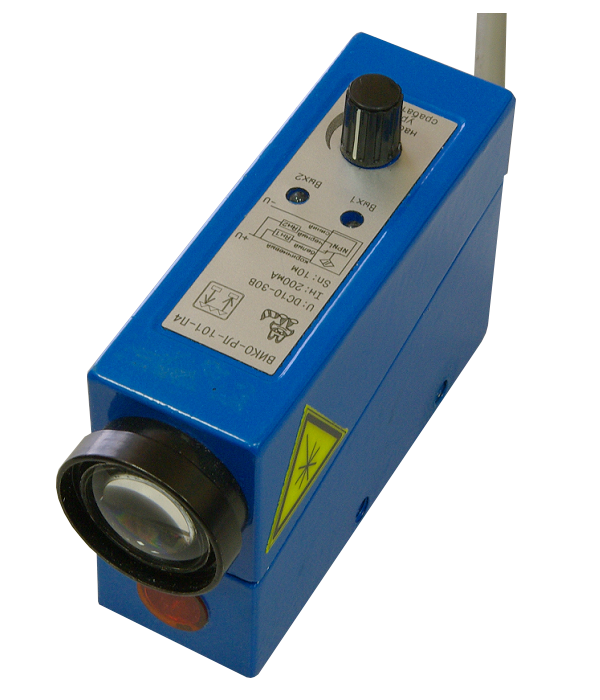

ВИКО-РЛ-101-П4 РАСПРОДАЖА
склад - 4шт.

  • Визуальный контроль срабатывания
  • Широкий диапазон питающего напряжения
  • Не реагирует на внешнюю засветку
  • Защита от переполюсовки питающего напряжения
  • Самовосстанавливающаяся защита выхода от КЗ долговременного действия
  • Защиты выхода от индуктивных выбросов (при работе на индуктивную нагрузку)

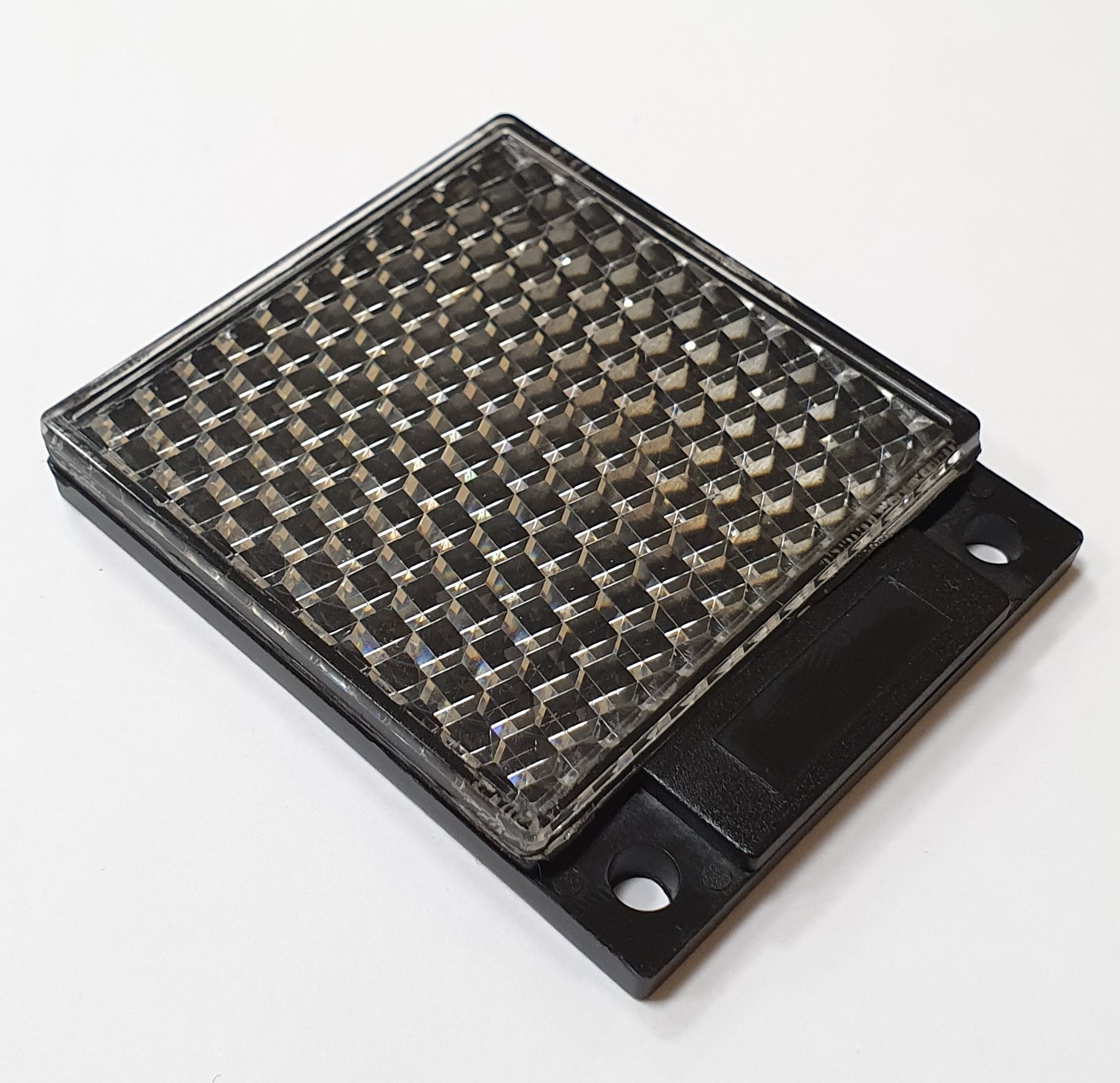

  • Катафот (световозвращатель, рефлектор) в комплекте, 62Х51мм (межосевой крепежный размер 30мм или 40мм)

НАЗНАЧЕНИЕ ОПТИЧЕСКОГО РЕФЛЕКТОРНОГО ДАТЧИКА
 Бесконтактный рефлекторный датчик ВИКО-Р представляет электронное устройство состоящее из излучателя, приёмника оптического излучения и коммутационного элемента. Датчик предназначен для обнаружения объектов различной формы и из различных материалов (пластмассовые, картонные коробки, пластиковые, стеклянные бутылки и пр.) в составе различного технологического оборудования. Датчик может использоваться в качестве конечного выключателя.

РАБОТА ОПТИЧЕСКОГО РЕФЛЕКТОРНОГО ДАТЧИКА
 Рефлекторные датчики - электронные устройства, которые обнаруживают контролируемый объект перекрывающий оптическое излучение. Датчики имеют полупроводниковый или релейный коммутационный элемент. Датчик состоит из излучателя и приёмника инфракрасного излучения, установленных в одном корпусе. Луч излучателя отражается от рефлектора (световозвращателя) и попадает в приёмник. Датчик срабатывает при пересечении луча контролируемым предметом. Датчики поставляются комплектно с отражателями (рефлекторами). В конструкции датчиков предусмотрена защита от внешней засветки, защита от переполюсовки напряжения питания. Работа датчика показана на рисунке ниже.
 Определения:
 Sd - зона чувствительности. Зона в пределах которой может быть установлено расстояние срабатывания;
 Smin - минимальное расстояние срабатывания. Нижний предел зоны чувствительности (мёртвая зона);
 Дальность действия определяется типом датчика при использовании стандартного рефлектора диаметром 60мм.

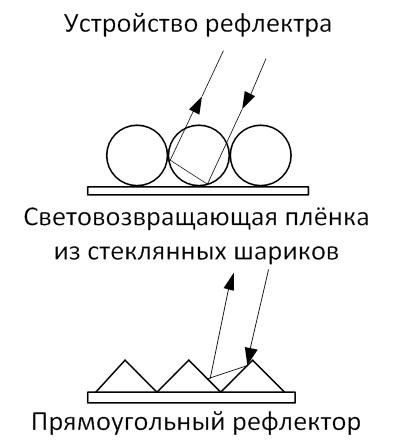

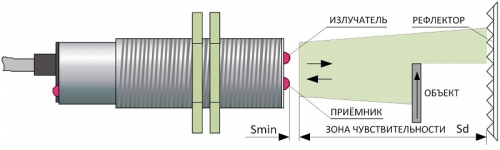

Работа датчика ВИКО-Р   Работа датчика ВИКО-Р 1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕФЛЕКТОРНЫХ ДАТЧИКОВ ВИКО-Р
Параметр
Ед.изм.
ВИКО-Р-12-М12
ВИКО-Р-21-М18
ВИКО-Р-24-М18
ВИКО-Р-17-М18
ВИКО-Р-59-П3
ВИКО-Р-21-П6
Зона чувствительности (Sd)
м
1,0
0,8
0,8
1,0
2,3
1,8
Напряжение питания
В
DC10...30
АС90-250 50Гц
ACDC24...240
DC12...24
Падение напряжения в открытом состоянии
В
1,5
Тип выхода

NPN NO
NPN NO+NC
PNP NO+NC
АС-NO
релейный
NPN NO+NC
Ток потребления без нагрузки, не более
мА
15
-
30
Максимальный ток нагрузки
А
0,2
0,3
3
0,2
Время отклика
мс
2
20
1
Максимальная частота переключения
Гц
200
400 25
500
Минимальное расстояние воздействия (Smin)
мм
50
100
-
Посторонняя засветка (искусств./солнечное)
лк
3000/10000
5000/- -
5000/20000
Индикация в рабочем режиме

красный
Спектр излучения, (инфракрасный)
нм
800...900
Угол расхождения луча
0
3...10
-
3...10
-
-
Степень защиты
МОм
IP54
IP66
Способ подключения - (кабель - 2м)

3x0,2мм2
4х0,2мм2
4х0,2мм2
2х0,2мм2
5х0,2мм2
4х0,2мм2
Диапазон рабочей температуры
0C
-25...+55
Сопротивление изоляции
МОм
20
Материал корпуса

латунь(хром)
АВС
ABC
полиамид
ABC
АВС
Масса
кг
0,07
0,1
0,1
0,1
0,15
0,07

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕФЛЕКТОРНЫХ ДАТЧИКОВ
ВИКО-Р-21-М18, ВИКО-Р-21-П6
ВИКО-Р-24-М18
ВИКО-Р-12-М12
ВИКО-Р-17-М18
ВИКО-Р-59-П3

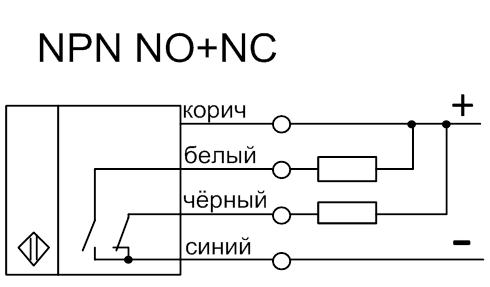

Схема подключения датчика ВИКО-Р NPN NO+NC

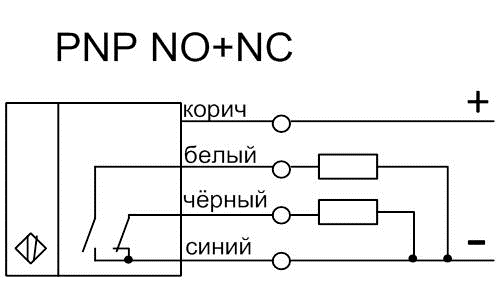

Схема подключения датчика ВИКО-Р PNP NO+NC

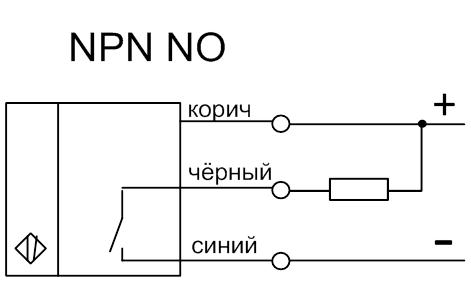

Схема подключения датчика ВИКО-Р NPN NO

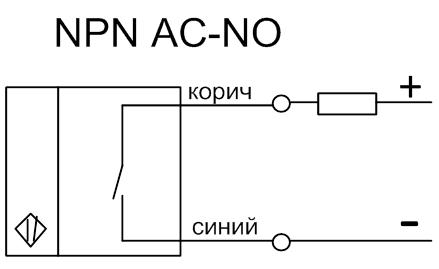

Схема подключения датчика ВИКО-Р NPN AC+NO

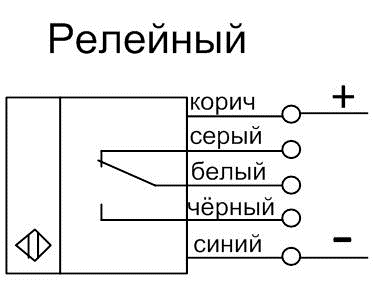

Схема подключения ВИКО-Р-59-П3

 ВНИМАНИЕ: Не допускается прокладка кабеля датчика в одном жгуте с силовыми проводами, создающими высокочастотные или импульсные помехи.

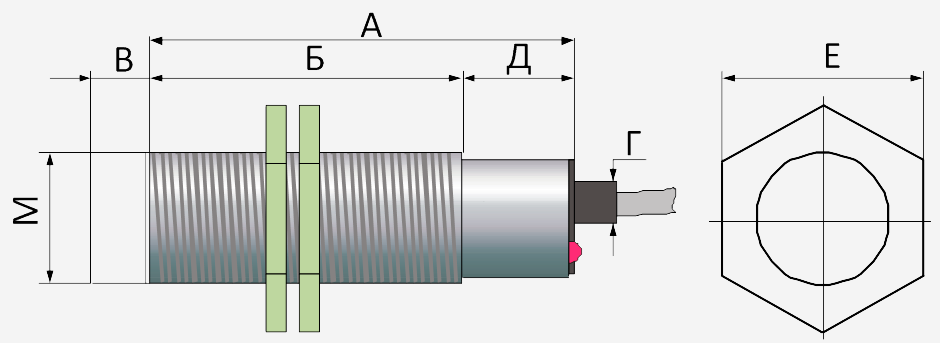

ГАБАРИТНЫЕ РАЗМЕРЫ РЕФЛЕКТОРНЫХ ДАТЧИКОВ типа ВИКО-Р-...-М...
Габариты ВИКО-Р

ВИКО-Р
М
А
Б
В
Г
Д
Е
ВИКО-Р-12-М12
12х1
60
45
5
2,5
15
17
ВИКО-Р-21-М18
18х1
60
42
-
3,5
18
22
ВИКО-Р-24-М18 18х1 60 42 - 3,5 18 22
ВИКО-Р-14-М18
18х1
75
50
-
3,5
15
22
ВИКО-Р-17-М18
18х1
75
50
-
3,5
15
22

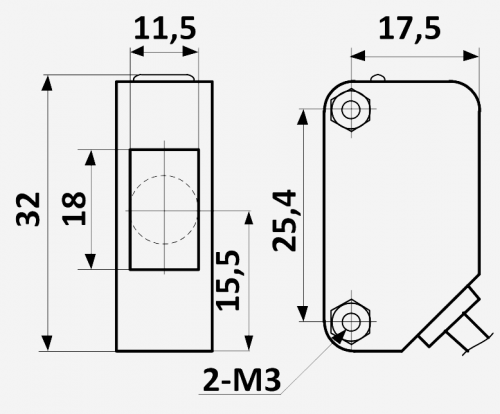

ГАБАРИТНЫЕ РАЗМЕРЫ РЕФЛЕКТОРНОГО ДАТЧИКА ВИКО-Р-21-П6
Габариты ВИКО-Д

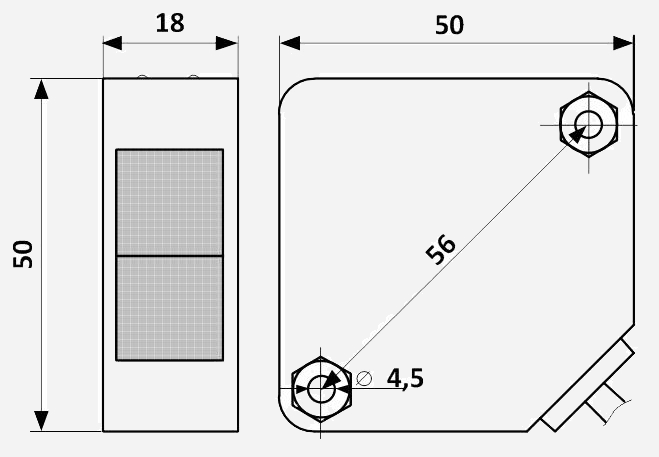

ГАБАРИТНЫЕ РАЗМЕРЫ РЕФЛЕКТОРНОГО ДАТЧИКА ВИКО-Р-59-П3
Габариты ВИКО-Р-59-П3

 Полезные ссылки:

ТУ 4218-004-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла

ВИКО-Р-12-М12
ВИКО-Р-17-М18
ВИКО-Р-21-М18
ВИКО-Р-24-М18
ВИКО-Р-21-П6
ВИКО-Р-59-П3

4640016933372
4640016933402
4640016933419
4680019912028
4640016936489
4640016933433

Руководство по эксплуатации  .PDF Скачать v05 07.20

Русский
