Реле контроля трехфазного линейного напряжения ЕЛ-13М-15, для крановых электродвигателей, без контроля чередования фаз

Реле контроля фаз ЕЛ-13М-15
спец.изделие
2123.00 руб. с НДС

ЕЛ-13М-15 AC400В УХЛ4
стандарт
1538.00 руб. с НДС

спец.изделие
2123.00 руб. с НДС

спец.изделие
2123.00 руб. с НДС

спец.изделие
2123.00 руб. с НДС

ЕЛ-13М-1-15 AC380В УХЛ4
РАСПРОДАЖА
склад - 1 шт.


  • Контроль трёхфазного линейного напряжения для крановых электродвигателей
  • Контроль асимметрии фаз
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Фиксированная задержка срабатывания - 0,15с

НАЗНАЧЕНИЕ РЕЛЕ
 Реле асимметрии фаз ЕЛ-13М-15 предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения.

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: зелёный индикатор «U» показывающий наличие напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного исполнительного реле.

РАБОТА РЕЛЕ
 Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления.
 При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров и, если они в норме, реле включается (контакты 11-12, 21-22 - размыкаются, контакты 11-14, 21-24 - замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, встроенное реле выключается через 0,15 с. При возвращении параметров в норму реле включается и вновь осуществляется контроль напряжения сети.

 ВНИМАНИЕ: При обрыве одной фазы L2 или L3 реле выключается без отсчёта установленной задержки времени срабатывания если отсутствуют потребители в сети.

 ВНИМАНИЕ: Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5мм.
 ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ ЕЛ-13М-15
Параметр
Ед.изм.
AC100В
AC230В
AC400В
AC415В
Номинальное напряжение Uном 50Гц
В
100
230
400
415
Минимальное допустимое линейное напряжение
В
50
120
210
225
Максимальное допустимое линейное напряжение
В
150
340
560
600
Потребляемая мощность, не более
ВА
4
Время выключения встроенного реле
Синфазное снижение напряжения ниже 0,5Uном
с
0,15
Обрыв одной, двух или трёх фаз
с
0,15
Асимметрии линейных напряжений > 25± 2%
с
0,15
«слипании» фаз
с
0,15
Превышении напряжения выше 1.3 Uном ± 5%
с
0,15
Минимальное синфазное напряжение включения
В
0,85Uном
Гистерезис напряжения порога срабатывания
В
0,05Uном
Погрешность времени срабатывания, не более
%
± 10
Максимальный коммутируемый ток активная нагрузка: АС250В 50Гц (АС1)/DC30В (DC1)
А
8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА
2000/240
Максимальное коммутируемое напряжение
В
400 (AC1/2A)
Максимальное напряжение между цепями питания и контактами реле
В
АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Количество и тип контактов

2 переключаюшие группы
Диапазон рабочих температур
0C
 -25...+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения
0C
-40…+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ L1-L2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96     IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 25 0С)
Высота над уровнем моря
м
2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры мм 18х93х62
Масса
кг
0,07

ДИАГРАММА РАБОТЫ РЕЛЕ
Диаграмма работы ЕЛ-13М-15

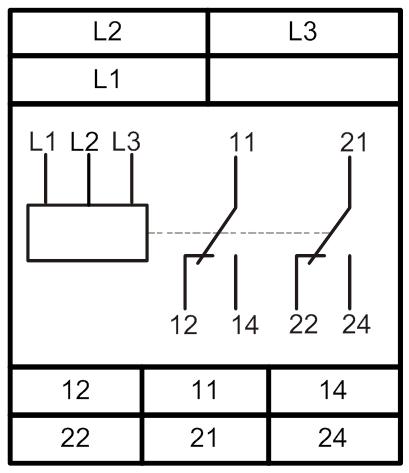

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения ЕЛ-13М-15

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла

ЕЛ-13М-15 АС415В УХЛ2
ЕЛ-13М-15 АС400В УХЛ4
ЕЛ-13М-15 АС400В УХЛ2
ЕЛ-13М-15 АС230В УХЛ2
ЕЛ-13М-15 АС100В УХЛ2

4640016934508
4640016939206
4640016934492
4640016934485
4640016930319

Руководство по эксплуатации  .PDF Скачать v14 05.24
3D модель STEP Скачать 02.21
