Реле контроля фаз РКФ-611 общепромышленное исполнение, УЛЬТРАТОНКОЕ

Реле контроля фаз РКФ-611


ГОТОВИТСЯ К ВЫПУСКУ!


РКФ-611 AС400В УХЛ4
стандарт
по запросу


Отличительные особенности реле
Параметр/Наименование
РКФ-611
общепромышленное
РКФ-612
для электродвигателей
РКФ-613
для крановых электродвигателей
Контроль обрыва фазы
+
+
+
Контроль "слипания" фаз
+
+
+
Контроль чередования фаз
+
+
нет
Контроль асимметрии фаз
>30%
5...25% (регулируемый)
Контроль повышения напряжения
1,3 Uном
1,3 Uном
1,3 Uном
Контроль снижения напряжения
0,8...1,1Uном (регулируемый)
Синфазном снижении напряжения ниже – 0,5Uном
Задержка срабатывания, с
0,1-10
0,15

  • Фиксированный порог на превышение напряжения 1,3 Uном
  • Регулируемый нижний порог  отключения (0,8 ...1,1) Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Регулируемая задержка срабатывания 0,1...10с
  • Питание реле осуществляется от контролируемой сети

НАЗНАЧЕНИЕ РЕЛЕ
 Реле контроля фаз РКФ-611 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, асимметрию напряжения, превышение напряжения выше фиксированного значения, снижение напряжения ниже установленного порога. Технические характеристики реле приведены в таблице.

КОНСТРУКЦИЯ

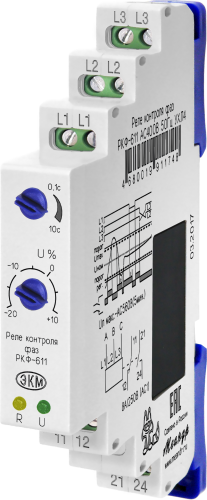

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель времени срабатывания, поворотный переключатель порога срабатывания «Uф%», зелёный индикатор «U» наличия напряжения питания. Жёлтый индикатор «R включения встроенного исполнительного реле.

 ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм.
 Следует использовать отвертку 0,6*3,5мм

РАБОТА РЕЛЕ
 Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле. Выходные контакты реле подключаются к схеме управления. Если реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор, следует проверить напряжение на клеммах и правильность порядка чередования подключённых фаз.
 При подаче питания на реле загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле и загорается жёлтый индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения равного 1,3Uном - реле выключается без отсчёта установленной задержки времени срабатывания. При отклонении Uном от значения установленного порога, при асимметрии фаз, при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки. Работа реле представлена на рис. 1, где «t» - установленная выдержка времени.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РКФ-М06-11-15
Параметр
Ед.изм.
AC400В
Номинальное напряжение Uном 50Гц
В
400
Минимальное допустимое линейное напряжение
В
210
Максимальное допустимое линейное напряжение
В
560
Пределы регулирования нижнего порога срабатывания В (0,8...1,1) Uном
Потребляемая мощность, не более
ВА
2
Погрешность отсчета порога срабатывания
В
0,05Uном
Погрешность установки порога срабатывания
%
±5Uном
Гистерезис напряжения порога срабатывания В 0,02 Uном
Время выключения встроенного реле:
 снижение напряжения ниже 0,8...1,1 Uном
с
0,1-10
обрыв одной фазы
с
0,1-10
обрыв двух или трех фаз
с
0,1
обратный порядок чередования фаз
с
0,1
"слипание" фаз
с
0,1-10
превышении напряжения выше 1,3Uном ±5%
с
0,1
Погрешность времени срабатывания, не более
%
±10
Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) А 8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) ВА/Вт 2000/240
Максимальное коммутируемое напряжение В 400 (AC1/2A)
Максимальное напряжение между цепями питания и контактами реле В AC2000 (50Гц - 1мин)
Механическая износостойкость, не менее   10х106
Электрическая износостойкость, не менее   100000
Степень защиты по корпусу/по клеммам   IP40/IP20
Количество и тип контактов   1 НО + 1 НЗ
Диапазон рабочих температур (по исполнениям) 0C

-25...+55 (УХЛ4)

-40...+55 (УХЛ2)

Температура хранения 0C -40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ L1-L2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха % до 80 (при 250C)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве   произвольное
Режим работы   круголосуточный
Габаритные размеры мм 18х93х62
Масса, не более кг 0,07

ДИАГРАММЫ РАБОТЫ РЕЛЕ
Диаграмма работы РКФ-М06-11-15

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РКФ-М06-11-15

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габариты корпуса 13мм -13*92*63
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
