Реле контроля постоянного напряжения DC
СНЯТО С ПРОИЗВОДСТВА ФУНКЦИОНАЛЬНЫЙ АНАЛОГ РКН-1М-15
 |
| РКН-1-1-15 DС27В УХЛ4 | спец. изделие |
2023.00 руб. с НДС
|
|
|
РКН-1-1-15 DC220В УХЛ4
|
спец. изделие |
2023.00 руб. с НДС
|
|
|
РКН-1-1-15 DC220В УХЛ2
|
спец. изделие |
2338.00 руб. с НДС
|
|
| РКН-1-1-15 DС48В УХЛ4 | спец. изделие |
2023.00 руб. с НДС
|
|
| РКН-1-1-15 DС24В УХЛ2 | спец. изделие |
2338.00 руб. с НДС
|
|
| РКН-1-1-15 DС60В УХЛ4 | спец. изделие |
2023.00 руб. с НДС
|
|
| РКН-1-1-15 DС110В УХЛ4 | спец. изделие |
2023.00 руб. с НДС
|
|
| РКН-1-1-15 DС110В УХЛ2 | спец. изделие |
2338.00 руб. с НДС
|
|
| РКН-1-1-15 DС250В УХЛ2 | спец. изделие |
2338.00 руб. с НДС
|
|
| Обратите внимание на Новинку РКН-1М с универсальным напряжением AC/DC | |||
- Контроль переменного или постоянного напряжения (по исполнениям)
- Регулируемый порог на снижение напряжения - -30…-5% от Uном
- Регулируемый порог на повышение напряжения - +5…+30% от Uном
- Регулируемая задержка срабатывания 0,1...10с
- Не требует дополнительного напряжения питания
- Корпус шириной 18 мм
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля напряжения РКН-1-1-15 предназначено для защиты электрооборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется. Tехнические характеристики реле приведены в таблице.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: поворотный переключатель верхнего порога срабатывания «U>,%», поворотный переключатель задержки времени срабатывания «t», поворотный переключатель нижнего порога срабатывания «U<,%», зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «Выход». Схема под-ключения представлена на рис. 2. Габаритные размеры приведены на рис. 3.
РАБОТА РЕЛЕ
Диаграмма работы реле представлена на рисунке 1. При подаче питания, если установлена задержка срабатывания и напряжение сети находится в диапазоне между установленными верхним и нижнем порогами, встроенное исполнительное реле включится по окончании отсчёта времени задержки t. При этом контакты реле 11-14, 21-24 замыкаются и включается индикатор «Выход». Если напряжение сети отклонилось от установленных значений, исполнительное реле выключается по окончании отсчёта времени задержки срабатывания ( контакты 11-12, 21-22 замыкаются). Когда контролируемое напряжение возвращается в норму реле включается по окончании задержки срабатывания.
Подготовка изделия к работе:
-
Установите верхний порог срабатывания в положение «+30», нижний порог - в положение «-30» и минимальную задержку срабатывания «0,1с».
-
Подключите к клеммам «+А1» и «А2» контролируемое напряжение, а к клеммам «11», «12», «14» «21», «22», «24» исполнительные цепи.
-
Подайте напряжения питания и убедитесь, что включены оба индикатора «U» и «Выход».
-
Установите необходимую задержку и необходимые пороги срабатывания реле.
|
Параметр
|
Ед.изм.
|
РКН-1-1-15DC24B | РКН-1-1-15 DC27В | РКН-1-1-15 DC48В | РКН-1-1-15 DC60В | РКН-1-1-15 DC110В | РКН-1-1-15 DC220В | РКН-1-1-15 DC250В | |||||||||||||||||||||||||||||||||||||||||
|
Номинальное напряжение Uном
|
В
|
24 |
27
|
48
|
60
|
110 |
220 | 250 | |||||||||||||||||||||||||||||||||||||||||
|
Минимальное допустимое напряжение питания
|
В
|
16 |
18
|
32
|
39
|
72 | 143 | 175 | |||||||||||||||||||||||||||||||||||||||||
|
Максимальное допустимое напряжение питания
|
В
|
36 |
38
|
72
|
90
|
165 | 330 | 325 | |||||||||||||||||||||||||||||||||||||||||
|
Контроль перенапряжения, Uном
|
%
|
+5...+30
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
Контроль снижения напряжения, Uном
|
%
|
-30...-5
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
Точность установки порогов напряжения, Uном
|
%
|
5
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
Точность измерения, Uном
|
%
|
2
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
Гистерезис напряжения порога срабатывания, Uном
|
%
|
5
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
Диапазон установки времени задержки, t
|
с
|
0,1-10
|
|||||||||||||||||||||||||||||||||||||||||||||||
| Время включения, tвкл | mс | 200 | |||||||||||||||||||||||||||||||||||||||||||||||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
8
|
|||||||||||||||||||||||||||||||||||||||||||||||
| Максимальное коммутируемое напряжение | B | 400(AC1-2A) | |||||||||||||||||||||||||||||||||||||||||||||||
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
2000/240
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
|||||||||||||||||||||||||||||||||||||||||||||||
| Потребляемая мощность, не более | ВА | 4 | |||||||||||||||||||||||||||||||||||||||||||||||
|
Механическая износостойкость, не менее
|
циклов
|
10x106
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|||||||||||||||||||||||||||||||||||||||||||||||
| Количество и тип выходных контактов | 2 переключающие группы | ||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазон рабочих температур | 0С |
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
|||||||||||||||||||||||||||||||||||||||||||||||
| Температура хранения | 0С | -40…+70 | |||||||||||||||||||||||||||||||||||||||||||||||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||||||||||||||||||||||||||||||||||||||||||||||||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | ||||||||||||||||||||||||||||||||||||||||||||||||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69
|
|
УХЛ4 или УХЛ2
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
Степень защиты (по корпусу/по клеммам)
|
|
IP40/IP20
|
|||||||||||||||||||||||||||||||||||||||||||||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха | % | до 80 (при 250С) | |||||||||||||||||||||||||||||||||||||||||||||||
| Высота над уровнем моря | до 2000 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Рабочее положение в пространстве | произвольное | ||||||||||||||||||||||||||||||||||||||||||||||||
| Режим работы | круглосуточный | ||||||||||||||||||||||||||||||||||||||||||||||||
|
Габаритные размеры
|
мм
|
18х93х62
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
Масса, не более
|
кг
|
0,065
|
|||||||||||||||||||||||||||||||||||||||||||||||

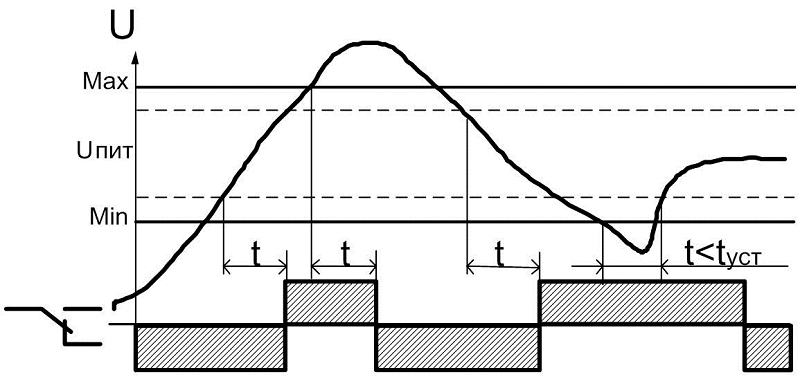

ДИАГРАММА РАБОТЫ РЕЛЕ
Рис. 1

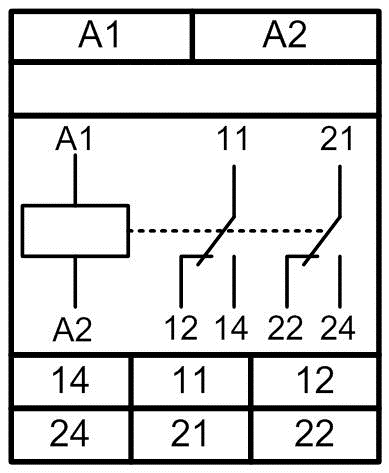

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Рис. 2
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Рис. 3
Рис. 4
Вариант защиты до IP40
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения - здесь
|
Наименование
|
Заказной код
(артикул)
|
Файл для скачивания
(паспорт)
|
Дата файла
|
|
РКН-1-1-15 DC24В УХЛ4
|
4640016931217
|
.PDF Скачать V19
|
12.19
|
|
РКН-1-1-15 DC27В УХЛ4
|
4680019911175
|
||
|
РКН-1-1-15 DC220В УХЛ4
|
4640016931187
|
||
|
РКН-1-1-15 DC220В УХЛ2
|
4640016931170
|
||
|
РКН-1-1-15 DC48В УХЛ4
|
4640016931224
|
||
|
РКН-1-1-15 DC24В УХЛ2
|
4640016931200
|
||
|
РКН-1-1-15 DC60В УХЛ4
|
4640016931231
|
||
|
РКН-1-1-15 DC110В УХЛ4
|
4640016931156
|
||
|
РКН-1-1-15 DC110В УХЛ2
|
4640016931972
|
||
|
РКН-1-1-15 DC250В УХЛ2
|
4640016939121
|
