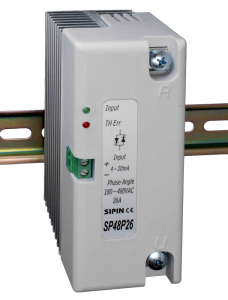

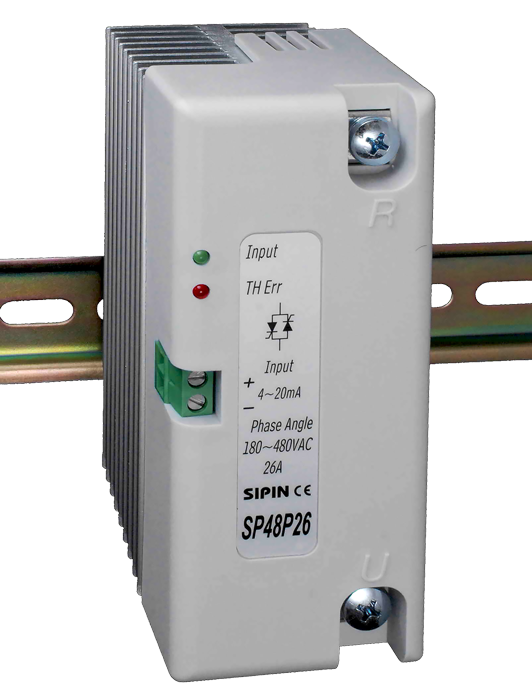

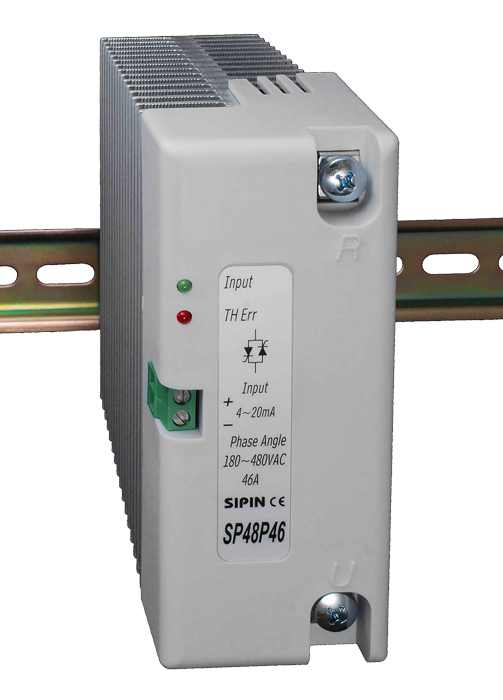

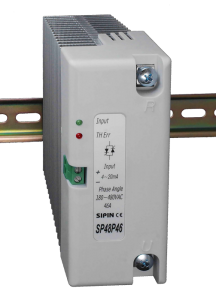

Тиристорные регуляторы серия SP48Pxx


• Регуляторы мощности серии S имеют оригинальный дизайн, не нуждаются в дополнительном источнике питания, просты в подключении.
• Благодаря возможности установки на DIN-рейку, позволяют легко производить монтаж, демонтаж и перемещение устройства.
• Встроенная тепловая защита SCR обеспечивает отключение тиристоров для предотвращения их перегрева.
• Регуляторы мощности серии SP48P (26,46) могут использоваться в диапазоне напряжений от 180VAC до 480VAC.
• Благодаря возможности установки на DIN-рейку, позволяют легко производить монтаж, демонтаж и перемещение устройства.
• Радиатор имеет большую поверхность, достаточную для эффективного охлаждения регулятора.

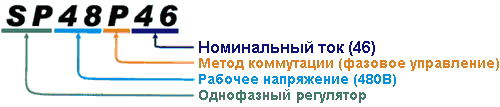

Маркировка (пример)

заказной код к тиристорным регуляторам SP48

Светодиодная индикация
-Input (вход):
Зеленый светодиод начинает святиться при малом управляющем сигнале 4мА, и светится в полную яркость при токе управления 20мА.
-TH Err (ошибка):
Красный светодиод включается при перегреве регулятора и сигнализирует об аварийном отключении тиристоров регулятора.

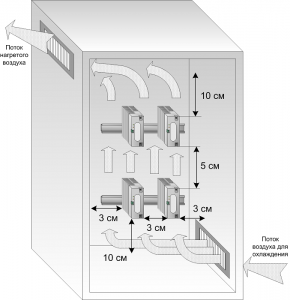

Установка и подключение

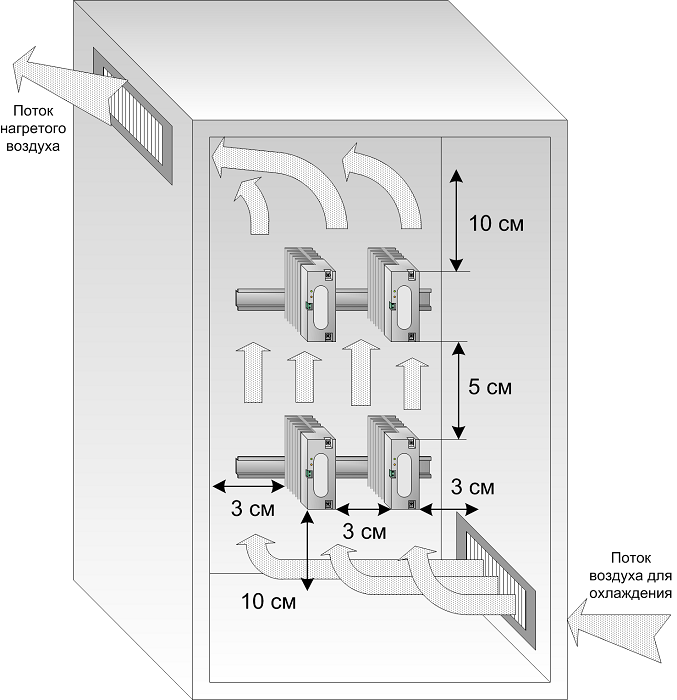

Для обеспечения нормального охлаждения прибора, его необходимо установить в вертикальном положении.
Между прибором и стеной, либо другими устройствами, необходимо обеспечить достаточное для охлаждения свободное пространство (не менее 30 мм по горизонтале и не менее 50-100 мм по вертикали).
Рекомендации по эксплуатации:
• Регуляторы серии SP48Pxx питаются от управляющего сигнала, поэтому сигналом с одного аналогового выхода контроллера можно управлять только одним регулятором мощности серии SP48Pxx.
• Максимальная регулируемая мощность - 95% от номинальной мощности нагрузки.
• При выборе регулятора обратите внимание на таблицу зависимости максимального допустимого тока от температуры окружающей среды - регуляторы нельзя нагружать на полную мощность при высокой температуры.

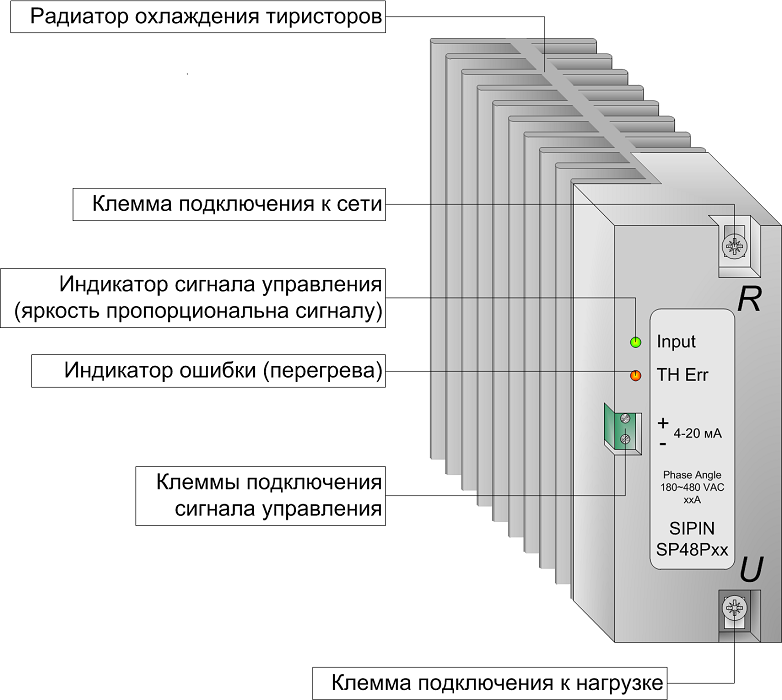

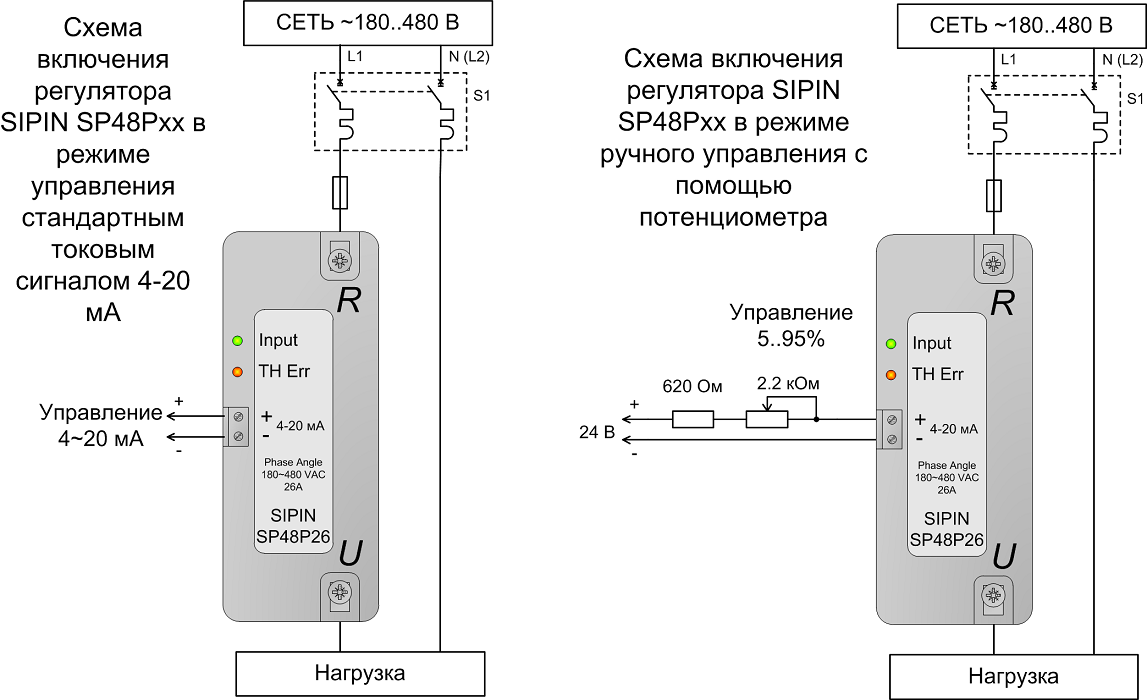

Конструкция тиристорного регулятора SP48P Установка тиристорного регулятора SP48P Схема подключения тиристорного регулятора SP48P
Конструкция тиристорного регулятора SP48P Установка тиристорного регулятора SP48P Схема подключения тиристорного регулятора SP48P

Параметры:

• Стандартный вход управления 4-20 мА (токовая петля)
• Регулировка мощности изменением фазового угла открывания тиристора
• Широкий диапазон рабочих напряжений 180…480VAC
• Не требуется дополнительного источника питания
• Гальваническая развязка между цепью управления и силовой цепью
• Крепление на DIN-рейку

Технические характеристики тиристорного регулятора мощности
Максимальный ток нагрузки 26,46А
Минимальный ток нагрузки 0,6А
Номинальное напряжение 180~480VAC
Рекомендуемый внешний предохранитель FWC-32A10F(32А), 63FE(63А) в комплект не входит
Габаритные размеры (мм) 130*54*98
Масса 0.6кг и 0,9кг

Применение: Данные тиристорные регуляторы мощности используются во всех отраслях промышленности, где необходимо управлять активными нагрузками, например, в промышленных печах, при переработке пластмасс, на транспорте. Тиристорный регулятор мощности состоит из двух встречно параллельно-включенных силовых тиристоров, изолированного радиатора и схемы управления.
